Моддинг Клавы. Автор: Raveman

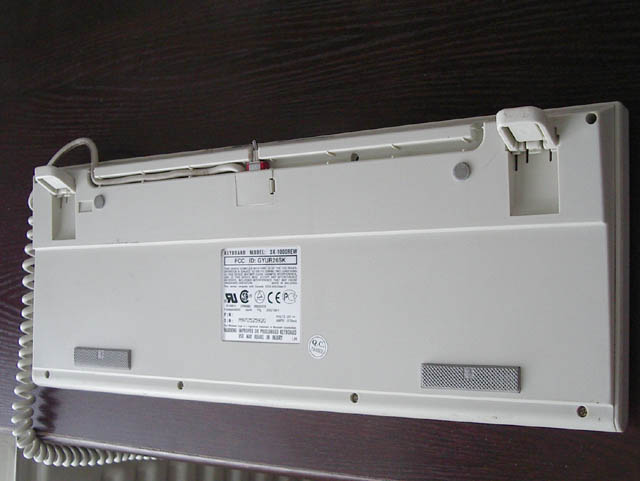

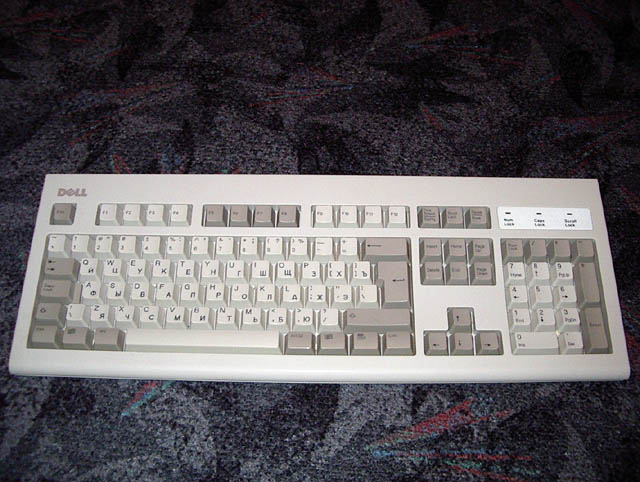

Идея сделать этот мод возникла, когда мне на шару досталась обычная офисная клавиатура PC/2 "DELL" SK-1000 REW образца 1997 года. Первое что я сделал - Разобрал её до-винтика, почистил и отмыл. А собрать клаву обратно не-замоддив у меня не поднялась рука... Вот как она выглядела по-дефолту.

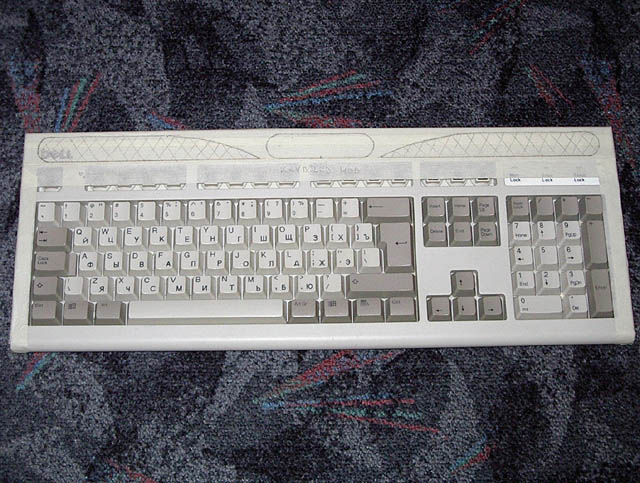

Первое что я сделал-составил план дальнейших модификаций. Были проведены работы:1) Верхний ряд клавиш был демонтирован и верхняя часть клавы была заклеена малярным скотчем. У меня родился такой дизайн-Окно под LCD экран в середине в виде овала и два фигурных окна забранных сеткой в виде капель.

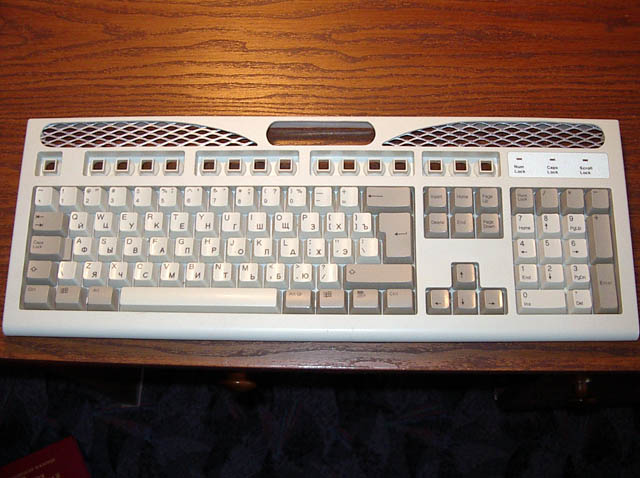

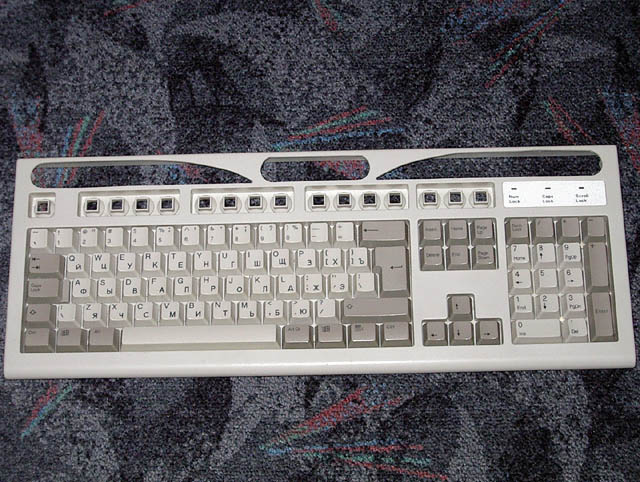

Сначала надо прикинуть где сверлить, чтобы впоследствии Окна я вырезал электролобзиком Bosch, я затем доводил их до формы близкой к идеалу с помощью напильников, круглых и плоских надфилей и шкурки.

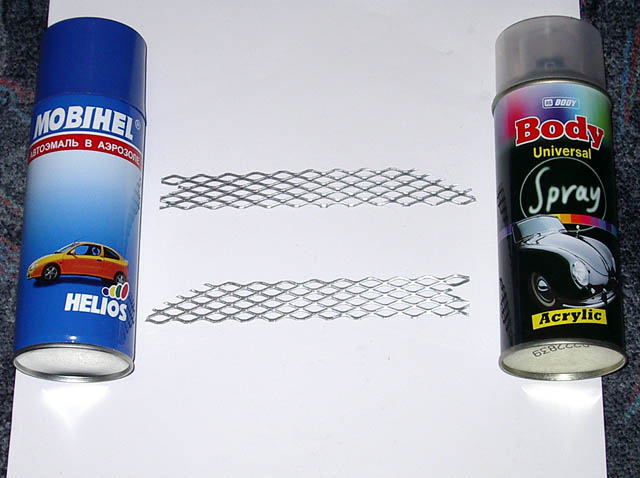

Для установки LCD пришлось подгонять под его размер верхнюю и нижнюю половинки клавы, подрезать по-месту перегородки, стенки и даже срезать часть пластика под клавишами. После неоднократных примерок экранчик наконец встал на место. Для защиты LCD от пыли и статического электричества, было вклеено тонкое(1мм) оргстекло вырезанное от коробочки CD. Плекс был вклеен на "Момент-Кристалл". Сетка использованная в этом моде, это бывший воздушный фильтр от автомобиля. Она была порезана на куски нужной формы, с помощью ножниц по-металлу. Затем сетка была подготовленна к покраске-зашкурена до матового состояния, шкуркой, покрашена на 3 раза из балончика авто-краской Helios "Серебристый-640" и залакирована также 3 раза, лаком Body. Сетка красилась в общий цвет кейса, так сказать, to Sweet Harmony.

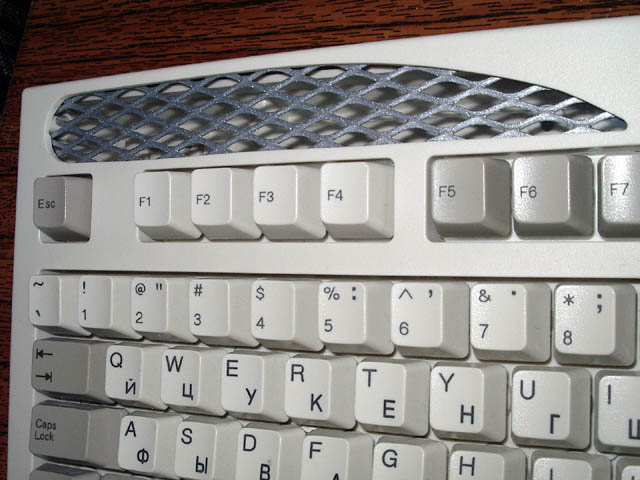

После высыхания лака, сетка была приклеена изнутри клавы Glue Gun'ом (Термоклеем). Для защиты внутренностей клавиатуры от попадания мусора и пыли я подклеил тем же "Моментом" прозрачную плёнку, которая в прошлой жизни была А4 листом для печати на принтере различных диаграмм и рекламы.

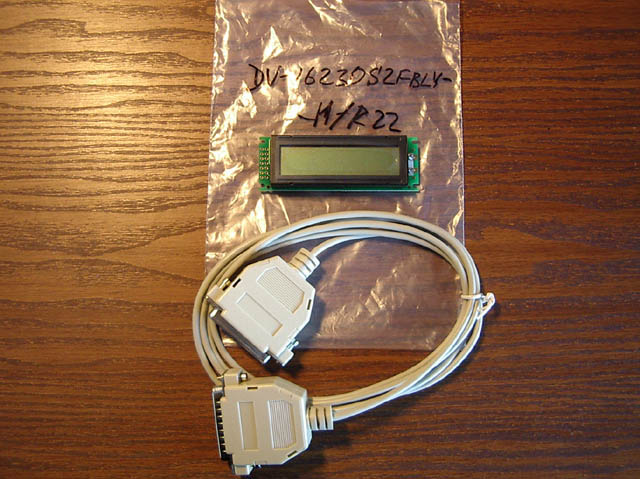

2) Дальше по плану было подключение LCD экранчика. Этот экран фирмы Data Vision модель DV-16230S2FBLYH/R22, русифицирован, с подсветкой янтарно-зелёного цвета, отображает 2 строки по 16 символов в каждой. Распайка боковая. Я подключал его к LPT порту, был куплен кабель LPT, найдена информация о его подключении и программы для работы с экранчиком.

Я был далеко не первый кто подключал LCD к компу, но мало кто монтировал его в места отличные от 5,25 заглушек, так вот, я особо не задумывался о правильности распайки, и как оказалось ОЧЕНЬ ЗРЯ! Во всех найденых мной способов подключения, ну например вот в этом, взятом с www.mastermods.modding.ru

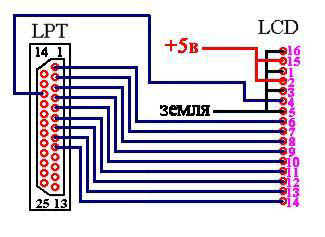

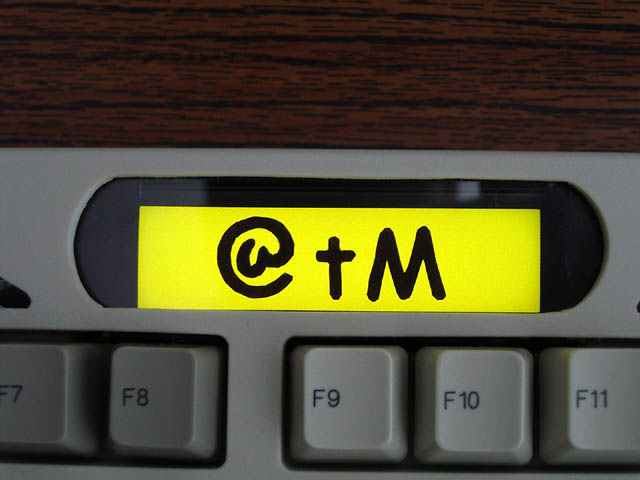

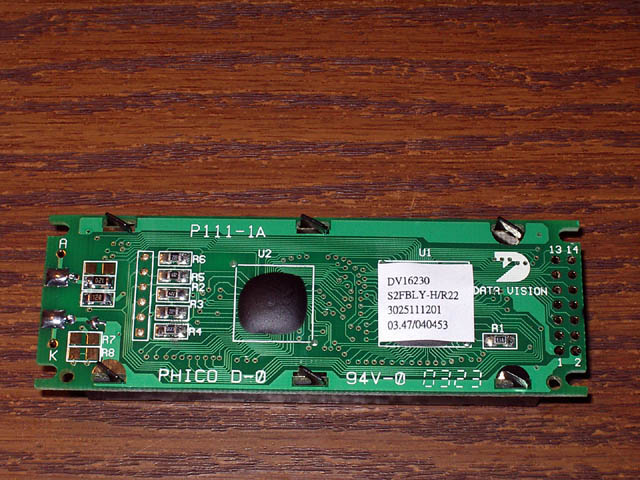

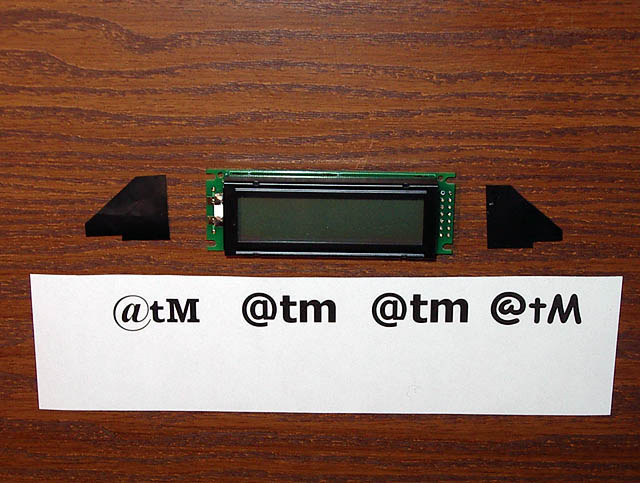

была ясно расписана распиновка экранчика 1,3,5,16 - земля, 2,15 - питание +5вольт экрана его подсветки. Всё спаял, проверил несколько раз...Включил...Не пашет!...Блин... Вместо тестовой строки - какие-то символы, и всё. После консультации с Камрадом, лучше меня понимающем в электронике, выяснилось что питание +5в надо было подавать не на 2 ногу индикатора как у всех, а на 1 вывод, а на 2 должна быть земля. Я отсмотрел несколько pdf'ных даташитов, и только в одном из них распайка была правильной. Вот такой странная распайка оказалась у этого DV-16230. Только потом я нашел посты и жалобы людей в конфах о несовпадении распаек именно этих экранчиков. Ну, так вот остался я без LCD, в фирме где брал отказались менять по-гарантии и из продаж у них этот LCD пропал савсем... Единственное что у него работало-его чудная подсветка, решено было это использовать. Я распечатал на принтере ник моего брата "@tm", аккуратно выпезал буквы маленькими ножницами и наклеил его на LCD клеем для бумаги. Вот что получилось.

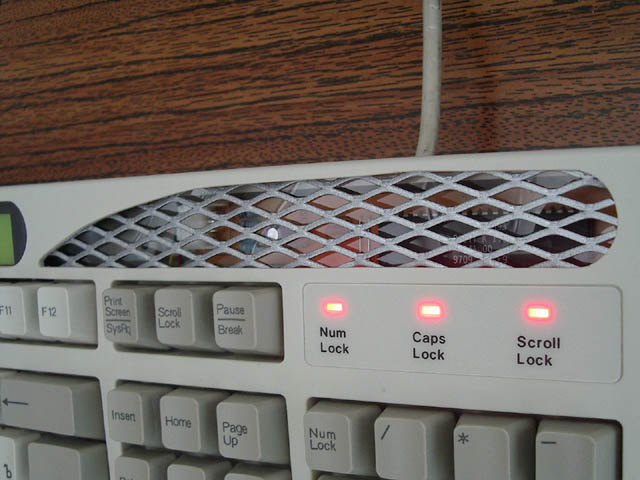

3) Питание подсветки я брал с разъёма клавы, померил мультиметром 5 вольт и через ограничительный резистор 4 Ома запаял на LCD. Так как комп постоянно включен в сеть, клавиатура всегда в дежурном режиме т.е. готова к старту и мой экран всегда светится, для отключения его подсветки я вмонтировал в клаву маленький тумлер. Ну и стандартные зеленые светодиоды-индикаторы режимов клавы я тоже решил замоддить классическим приёмом-впаял на их место ультра-красные плоские светики.

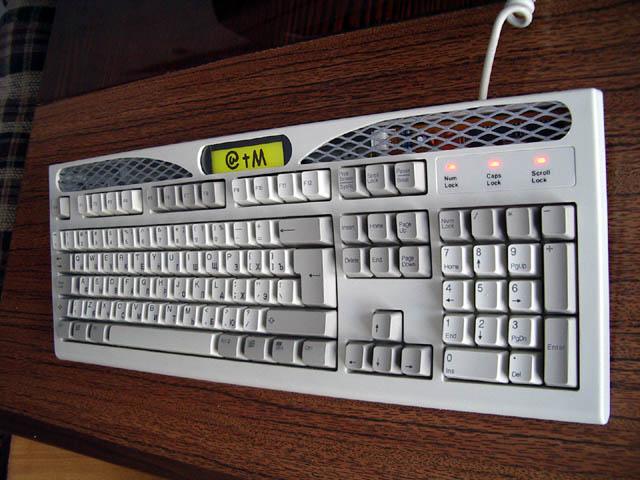

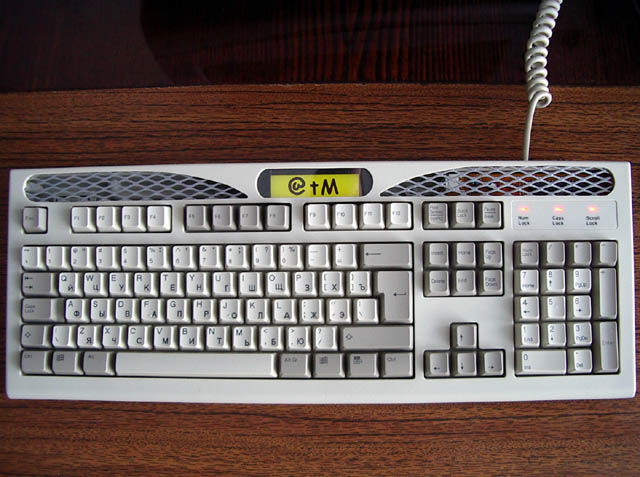

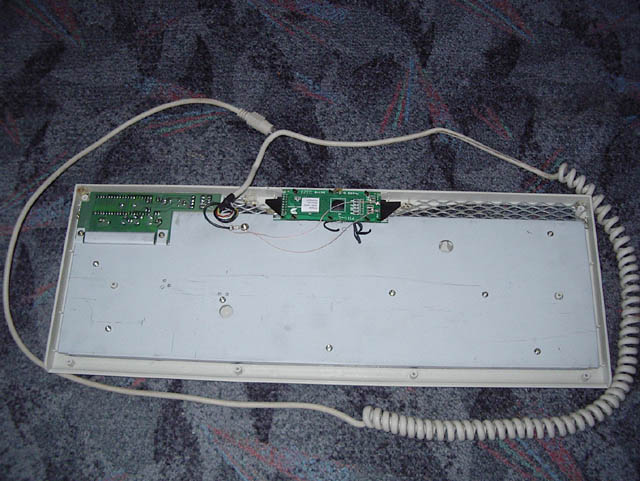

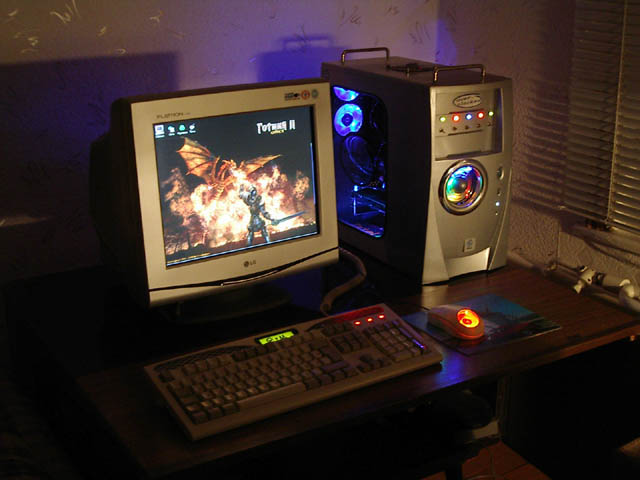

Итак что получилось-в правом окне видна плата клавы, а в левом пока пустое место - полигон для дальнейших модов. Ну и в будущем, если мне попадется LCD экранчик примерно тех же размеров, что и у меня, наверное поставлю взамен этого.
